1、概述 LDR6321 是针对 USB PD 协议、Quick Charge(简称 QC)协议和 AFC 协议开 发的一款兼容 USB PD、QC 和 AFC 的通信芯片。输入端主要接 PD、QC 和 AFC 的适配器，输出端配 置输出固定的电压。LDR6321 从支持 USB PD、QC 和 AFC 协议的适配器取电，然后供电给设备。比 如可以配置适配器输出需要的功率，给无线充电器设备供电。  2、特点  ◇ 兼容 USB PD 3.0 规范，支持 USB PD 2.0  ◇ 兼容 QC 3.0 规范，支持 QC 2.0  ◇ 支持 AFC 协议  ◇ 可配置输出 5V、9V、12V、15V、20V 等电压  ◇ 可自动选择输出 9V、12V、15V、20V 电压以内的最高电压  3、应用  ◇ 所有需要适配器（支持 USB PD、QC 和 AFC 协议）供电的设备

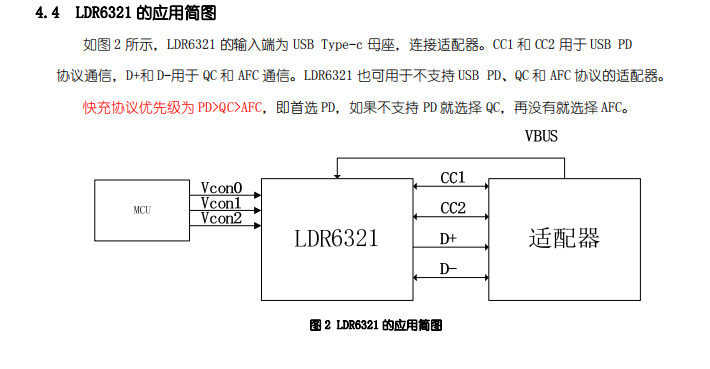

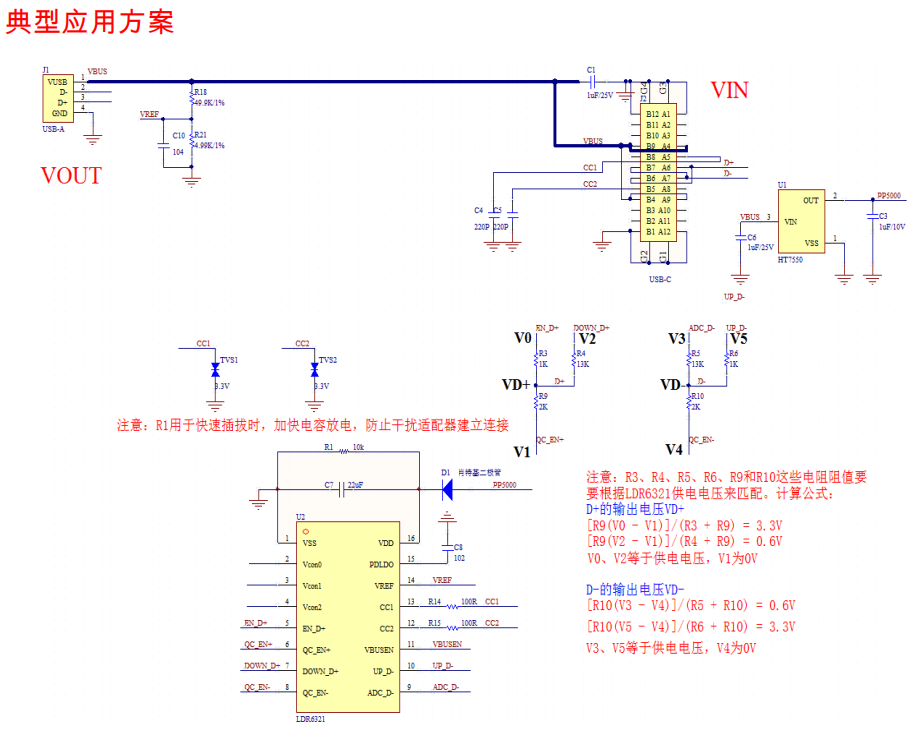

LDR6321应用原理如下

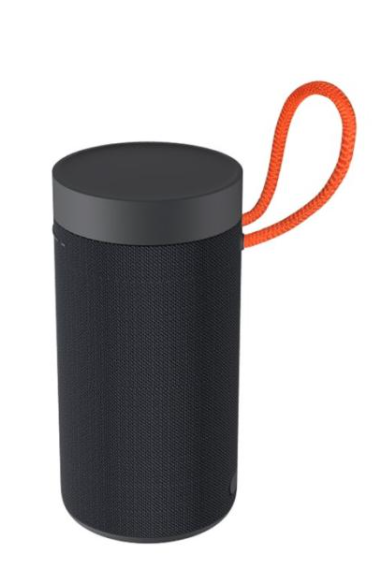

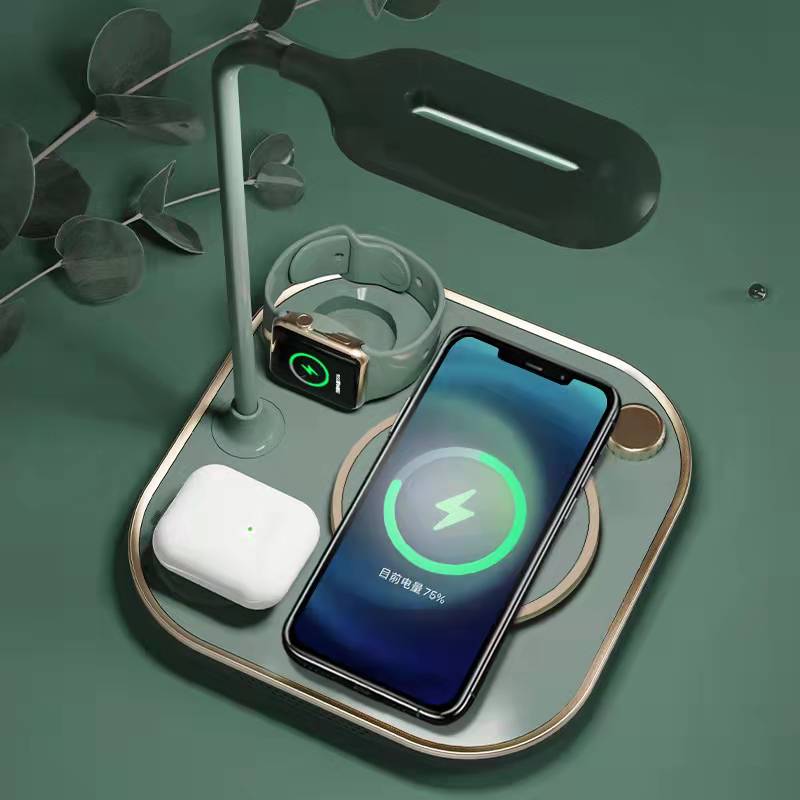

LDR6321应用场景一般是在小家电，蓝牙音箱，小风扇等需要用到type-C接口来进行PD充电的较大电池容量的设备，或者需要取用PD供电的无线充产品。
